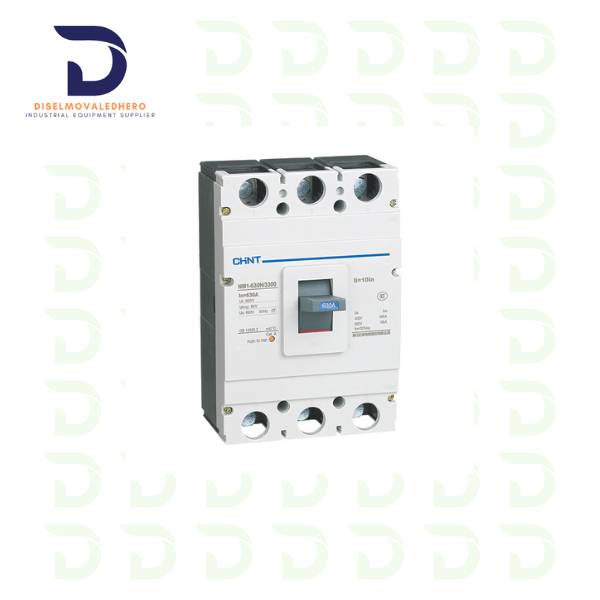

کلید اتوماتیک کمپکت چینت
جهت استعلام قیمت با کارشناسان مجموعه تماس برقرار نمایید.
در میان همه محصولات ارائه شده در شرکت CHINT کلید های اتوماتیک کمپکت یا همان MCCB ها که از مدار و تجهیزات در برابر اضافه بار، اتصال کوتاه و افت ولتاژ محافظت می کنند نیز وجود دارند که درانواع و در محدوده جریان ها و ولتاژهای گسترده AC و DC و با عملکرد حرارتی و مغناطیسی ارائه داده می شوند و همچنین با استانداردهای IEC که مهمترین استاندارد بین المللی برق در جهان می باشند و وابسته به سازمان استاندارد جهانی ISO می باشد مطابقت دارد.
- کلید اتوماتیک کمپکت چینت NM8N (با محدوده جریان نامی 125 تا 1600 آمپر)
- کلید اتوماتیک کمپکت چینت NM1 (با محدوده جریان نامی 63 تا 1250 آمپر)
- کلید اتوماتیک کمپکت چینت NXM (با محدوده جریان نامی 63 تا 1600 آمپر)
کلید اتوماتیک کمپکت چینت NM8N
مدل NM8N کلید اتوماتیک کمپکت MCCB برای مدار های AC با فرکانس 50/60 هرتز با ولتاژ نامی 690 ولت AC و کمتر و همچنین برای سیستم های DC با ولتاژ نامی 1000 ولت DC و کمتر و جریان نامی 16 و 1600 آمپر مناسب هستند و از مدار و تجهیزات الکتریکی در برابر اضافه بار، اتصال کوتاه یا افت ولتاژ محافظت می کنند و این کلیدها امکان حفاظت از توزیع نیرو، حفاظت از موتور، حفاظت در برابر جریان نشتی و ایزولاسیون را دارند. کلید های کمپکت به صورت افقی، عمودی و در سرخط نیز قابل نصب هستند و مطابق با استانداردهای IEC 60947-1 و IEC 60947-2 و IEC 60947-3 و IEC 60947-4-1 می باشند.
| NM8N | 125 | 250 | 400 | 630 | 800 | 1600 | |
محدوده جریان نامی In (آمپر) در 40 درجه سانتیگراد | مغناطیسی | 16-20-25-32-40-50-63-80-100-125 | |||||
| حرارتی | 16-20-25-32-40-50-63-80-100-125 | ||||||
| الکترونیکی | – | ||||||
| مشخصات الکتریکی | |||||||
| ولتاژ مقاومت عایقی | 8 | 12 | 8 | ||||
| ولتاژ نامی Ue ولت AC | 380/400/415,440,500,660/690 | ||||||
| مدت زمان تحمل جریان بدون اسیب Icw | – | 1(32A,63A) , 2(100A,160A) , 3(250A) | 5 | 5(400A) , 8(630A) | 10 | 20 | |
| عمر مکانیکی | با نگهداری | 25000 | 02500 | 20000 | 20000 | 2000 | 20000 |
| عمر الکتریکی | Ac 415v | 10000 | 10000 | 8000 | 8000 | 8000 | 3000 |
| Ac 690v | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | |
| ابعاد (میلیمتر) | عرض | 35/62/90/120 | 10/70/105/140 | 140/185 | 140/185 | 195/260 | 210/280 |
| ارتفاع | 140 | 157 | 255 | 255 | 300 | 286 | |
| عمق | 78.5 | 88.7 | 113 | 113 | 113 | 167(195) | |
| NM8N DC | 125 | 250 | 400 | 630 | 800 | 1600 | |
| محدوده جریان نامی In (آمپر) در 40 درجه سانتیگراد | 16-20-25-32-40-50-63-80-100-125 | 125-160-180-200-225-250 | 250-315-350-400 | 400-500 | 500-630-700-800 | 800-1000-1250-1600 | |
| مشخصات الکتریکی | |||||||
| ولتاژ مقاومت عایقی | 8 | 12 | 8 | ||||
| عمر مکانیکی | با نگهداری | 250,500,750,1000 | 250,500,750,1000 | 750,1000 | 750,1000 | 750,1000 | 750,1000 |
| عمر الکتریکی | DC 1000 ولت | 15000 | 15000 | 15000 | 15000 | 10000 | 6000 |
| ابعاد (میلیمتر) | عرض 1~4 قطبی | 35/62/90/120 | 40/70/105/140 | 140/185 | 140/185 | 195/260 | 210/280 |
| ارتفاع | 140 | 157 | 225 | 255 | 300 | 286 | |
| عمق | 78.5 | 88.7 | 113 | 113 | 133 | 167 | |
کلید اتوماتیک کمپکت چینت NM1
دارای گواهی نامه های KEMA,UKrSEPRO,EAC,RCC,EK و محدوده ولتاژ 690 ولت AC با فرکانس 50/60 هرتز و جریان 10~1250 آمپر و در دو حالت عمودی و افقی امکان نصب دارد و همچنین دارای استاندارد های IEC/EN60947-2 می باشد.
| بر اساس سیم کشی | 63 | 125 | 250 | 400 | 630 | 800 | 1250 |
| محدوده جریان نامی In (آمپر) | 10,16,20,25,30,32,40,50,63 | 25,30,32,40,50,63,80,100,125 | 100,125,140,150,160,175,180,200,225,250 | 250,300,315,350,400 | 400,450,500,630 | 630,700,800 | 800,1000,1250 |
| ولتاژ عایقی Ui (ولت) | 500 | 800 | 800 | 800 | 800 | 800 | 800 |
| ولتاژ مقاوت ضربه ای | 6 | 8 | 8 | 8 | 8 | 8 | 8 |
| ولتاژ مقاوت ضربه ای | 415 | 690 | 690 | 690 | 690 | 690 | 690 |
| ولتاژ مقاوت ضربه ای | کمتر یا برابر 50 | کمتر یا برابر 50 | کمتر یا برابر 50 | کمتر یا برابر 100 | کمتر یا برابر 100 | کمتر یا برابر 100 | کمتر یا برابر 100 |
| ظرفیت قطع اتصال کوتاه Ics | 50% | 50% | |||||
کلید اتوماتیک کمپکت چینت NXM
محدوده ولتاژ 220/230/240,380/400/415/,500,690 ولت و با محدوده جریان 63,125,160,250,400,630,800,1000,1250,1600 آمپر با کد ظرفیت قطع E,S,F,H وتعداد قطب های 2P,3P,4P و اتصال آن به صورت ثابت یا متحرک می باشد و به صورت حرارتی-مغناطیسی یا مغناطیسی می باشند و مطابق با استاندارد IEC/EN60947-2 هستند.
| اندازه و محدوده جریان نامی Inm (آمپر) | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
| محدوده جریان نامی In ( آمپر) | 10,16,20,25,30,32,40,50,60,63 | 10,16,20,25,30,32,40,50,60,63,70,75,80,100,125 | 32,40,50,60,63,70,75,80,100,125,140,150,160 | 160,170,180,200,225,250 | 250,280,300,315,320,350,400 | 400,450,500,600,630 | 630,700,800 | 800,900,1000 | 1000,1250 | 1000,1250,1600 | |
| محدوده ولتاژ عایقی Ui | 800 | 1000 | |||||||||
| ولتاژ مقاومت ضربه | 8 | 12 | |||||||||
| محدوده ولتاژ نامی Ue (ولت) | 220/230/240,380/400/415/500 | 220/230/240,380/400/415 | |||||||||
| جرقه ارک | کوچکتر یا برابر 50 | کوچکتر یا برابر 100 | |||||||||
| عمر مکانیکی | بدون نگهداری | 20000 | 10000 | 8000 | 5000 | ||||||
| با نگهداری | 40000 | 20000 | 10000 | ||||||||
| عمر الکتریکی | AC 415 | 10000 | 8000 | 5000 | 2500 | ||||||
| ابعاد (میلیمتر) | عرض | 56/78/103 | 56/78/103 | 63/90/120 | 78/105/140 | 140/185 | 140/185 | 182/240 | 210/280 | 210/280 | 210/280 |
| ارتفاع | 135 | 135 | 155 | 165 | 257 | 257 | 270 | 280 | 370 | 370 | |
| عمق | 71/71/81/81 | 71/71/81/81 | 75.5/75.5/91/91 | 77/77/102/102 | 108.5/108.5/108.5/108.5 | 108.5/108.5/108.5/108.5 | 114/114/114 | 118/118 | 153/153 | 1600A:158/158< 1600:153/153 | |
شرایط عملکرد کلید اتوماتیک کمپکت Chint
دما از -40 تا +70 درجه سانتیگراد و میانگین آن در 24 ساعت نباید از +35 درجه سانتیگراد بیشتر شود و ارتفاع کمتر یا برابر با 2000 متر باشد و درجه حفاظت آن IP40 و همچنین در محل نصب رطوبت هوا از 50% دمای +40 درجه سانتیگراد نباید تجاوز کند اما رطوبت بیشتر در دمای پایین تر مجاز است مثلا رطوبت 90درصد در دمای 20+ درجه سانتیگراد البته با در نظر گرفتن شرایط ویژه.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| کلید قطع کننده | فریم جریان (آمپر) | کد ظرفیت شکست | واحد حرارتی مغناطیسی | محدوده جریان (آمپر) | قطب ها | اطلاعات ویژه | |
| NM8N | 125 250 400 630 800 | C:36 (کیلو آمپر) S:50 (کیلو آمپر) Q:70 (کیلو آمپر) H:100 (کیلو آمپر) R:150 (کیلو آمپر) | M:حفاظت مغناطیسی موتور TM:حفاظت توزیع به صورت حرارتی مغناطیسی EN: حفاظت توزیع به صورت الکترونیکی EM: حفاظت توزیع به صورت استاندارد الکترونیکی ENM: حفاظت موتور به صورت استاندارد الکترونیکی | TM/M | EN/EM/ENM/EMM | 1P یک قطبی 2P دو قطبی 3P سه قطبی 4B چهار قطبی بدون محافظت 4C چهار قطبی با محافظت | DC110 DC220 AC230 AC400 |
| 125:16,20,25,32,40,50,63,80,100,125 | – | ||||||
| 250:125,160,180,200,225,250 | 250:32,63,100,160,250 | ||||||
| 400:250,315,350,400 | 400:250,400 | 3P سه قطبی 4B چهار قطبی بدون محافظت 4C چهار قطبی با محافظ | |||||
| 630:400,500 | 630:400,630 | ||||||
| 800:500,630,700,800 | 800:630,800 | ||||||
| 1600 | S:50 (کیلو آمپر) Q:70 (کیلو آمپر) H:100 (کیلو آمپر) | TM: حفاظت توزیع به صورت حرارتی مغناطیسیEN: حفاظت توزیع به صورت الکترونیکیEM: حفاظت توزیع به صورت استاندارد الکترونیکی | TM/EN/EM | 3P سه قطبی 4B چهار قطبی بدون محافظت 4C چهار قطبی با محافظت | |||
| 1600:800,1000,1250,1600 | |||||||
